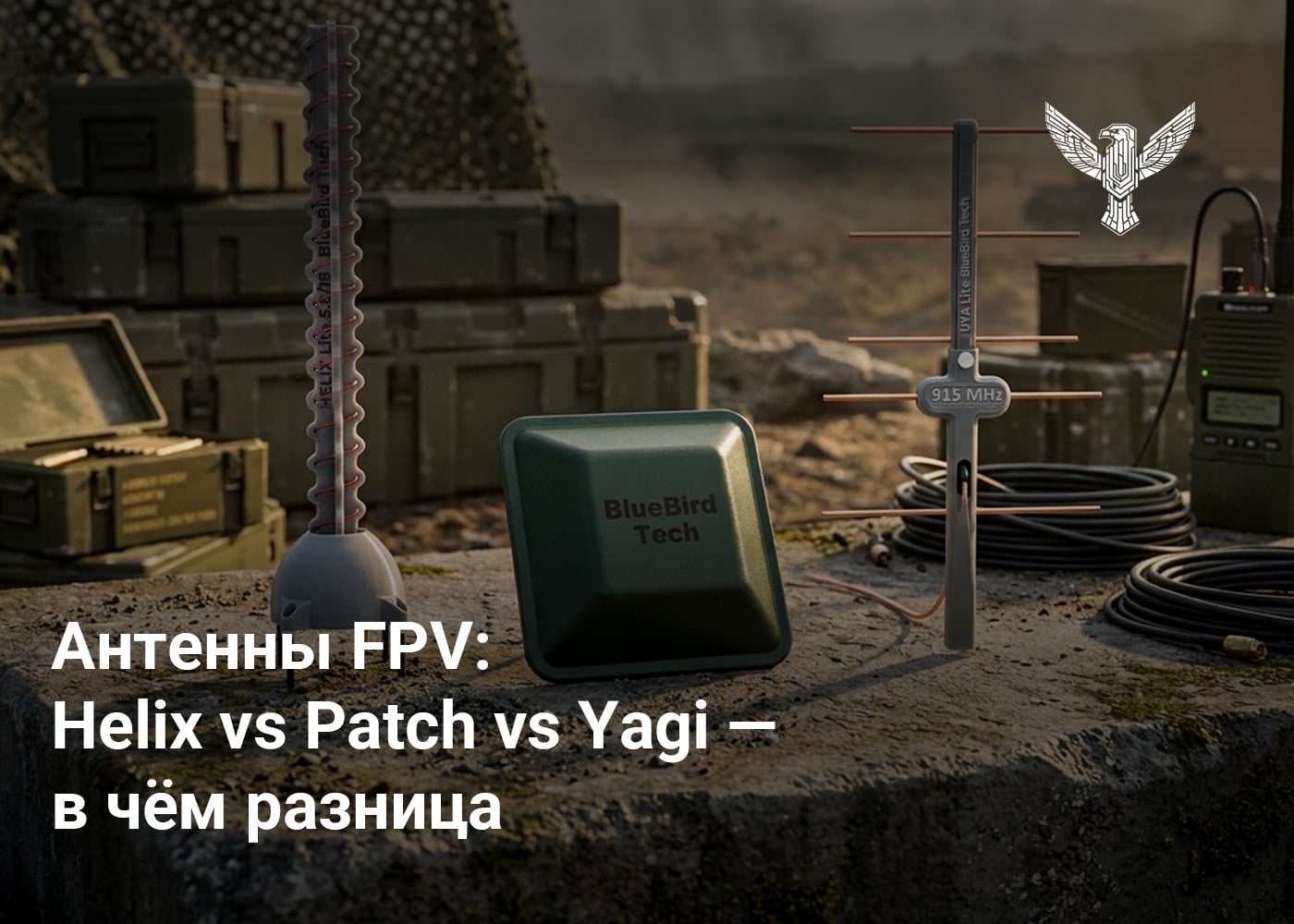

Антенны FPV: Helix, Patch и Yagi — в чём разница

Полезные статьи

Антенна является одним из ключевых элементов FPV-системы, ведь именно она влияет на стабильность связи и дальность полёта. Среди популярных антенн для FPV-дронов выделяются Helix, Patch и Yagi, каждая из которых обладает собственными свойствами, преимуществами и особенностями применения.

Материал подготовлен компанией BlueBird Tech для операторов дронов, стремящихся подобрать оптимальное антенное оборудование для своих задач. В этой статье объясняются основные различия антенн Helix, Patch и Yagi, принцип работы каждого типа, сценарии, в которых они демонстрируют наилучшие результаты, а также критерии выбора оптимального варианта в зависимости от поставленных целей.

Зачем нужны антенны для FPV-дронов

FPV-дрон работает по принципу обмена видеосигналом между бортовой камерой и приёмником оператора в реальном времени, и именно антенна отвечает за приём и передачу этого сигнала между дроном и пультом управления. Без надлежащей антенны даже мощный передатчик не обеспечит стабильную связь.

Помимо качества видеоизображения, антенна влияет на:

• дальность полёта;
• устойчивость к помехам;
• скорость реакции управления.

Особо важную роль антенны играют в разведывательных задачах, когда дрон работает на пределе дальности связи, а ухудшение сигнала может привести к потере аппарата или срыву миссии.

Виды антенн для дронов

Антенны для FPV-систем различаются по принципу излучения сигнала и делятся на две основные категории:

• всенаправленные антенны — излучают сигнал равномерно во всех направлениях и не требуют точного наведения;
• направленные антенны — концентрируют сигнал в узком секторе, обеспечивая больший коэффициент усиления и дальность, но требуют точной ориентации на цель.

Помимо типа направленности, антенны также различаются по поляризации сигнала:

• линейная поляризация — сигнал распространяется в одной плоскости и чувствителен к положению антенны относительно приёмника;
• круговая поляризация — сигнал вращается по спирали и менее чувствителен к углу наклона дрона во время маневров.

Правильный выбор типа направленности и поляризации зависит от условий эксплуатации, требуемой дальности связи и требований к качеству сигнала.

Принцип работы антенн Helix

Антенны типа Helix — это направленные антенны со спиральным излучателем, работающие с круговой поляризацией. Благодаря своей форме такая антенна фокусирует излучение в узком секторе, что позволяет достигать высокого коэффициента усиления и обеспечивать надёжный приём видеосигнала даже на значительное расстояние.

Чем больше витков имеет антенна, тем выше её эффективность, однако одновременно уменьшается угол покрытия. Именно поэтому Helix лучше всего подходит для дальних полётов, когда оператор может точно направлять антенну в сторону дрона.

Особенности антенн Patch

Patch-антенна — это плоская пластина, формирующая направленную диаграмму излучения в одном направлении. Главная особенность — высокий коэффициент усиления в этом направлении и низкая чувствительность к сигналам с других сторон, благодаря чему патч эффективно отсекает помехи и отражённый сигнал.

Patch-антенны выпускаются преимущественно с круговой поляризацией, а компактная плоская форма делает их удобными для использования на наземных станциях или очках. Именно поэтому патч-антенны купить варто тим, хто потребує стабільного прийому на середній і великій дистанції.

Возможности антенны Yagi-Uda

Yagi-Uda — это направленная антенна, конструкция которой состоит из активного элемента, рефлектора и нескольких директоров. Она формирует очень узкий луч сигнала, благодаря чему обеспечивает высокую дальность связи и эффективно подавляет помехи с других направлений.

Также классические антенны Yagi имеют линейную поляризацию. Это означает, что при активном маневрировании дрона связь может кратковременно ухудшаться, поэтому Yagi чаще всего применяют для стабильного канала управления или на ретрансляторах.

Сравнение антенн Helix, Patch и Yagi-Uda

Helix, Patch и Yagi-Uda относятся к направленным антеннам, однако имеют разные характеристики и конструктивные особенности.

Как выбрать антенну в зависимости от типа дрона и задачи

При выборе антенны следует учитывать дальность полёта, условия эксплуатации и характер миссии. Для работы на больших дистанциях, например, для разведдронов, целесообразно использовать Helix или Yagi-Uda. Для универсальных FPV-полётов, где важна большая свобода маневрирования, удачным выбором станет Patch-антенна.

Не менее важной является совместимость антенн по поляризации. Использование передающей и приёмной антенн с одинаковой поляризацией обеспечивает более стабильный сигнал и лучшее качество видеосвязи.

Прежде чем купить антенны для FPV, определите, в каких условиях будет работать дрон. Правильно подобранная антенна поможет обеспечить надёжную связь и полностью реализовать возможности FPV-системы.

FAQ

Влияет ли рабочая частота антенны на качество связи?

Да, антенна должна быть рассчитана на ту же частоту, что и видеопередатчик или приёмник. Использование антенны для другого диапазона приводит к потере эффективности, сокращению дальности связи и ухудшению качества видеосигнала. Перед установкой всегда проверяйте совместимость оборудования.

Можно ли на одном дроне установить несколько типов антенн?

Да, но только если это предусмотрено конструкцией дрона и используемым оборудованием. Во многих FPV-системах используют комбинацию антенн — одну для передачи, другую для приёма или отдельно для видео и телеметрии. Однако важно согласовать частотный диапазон и тип разъёма, чтобы избежать потерь сигнала.

Проте важливо узгодити частотний діапазон і тип роз’єму, щоб уникнути втрат сигналу.

Как понять, что антенну необходимо заменить?

Основными признаками являются падение дальности связи, нестабильное видео, механические повреждения корпуса или кабеля, а также деформация излучающего элемента. Даже незначительные повреждения могут влиять на характеристики антенны, поэтому её состояние следует регулярно проверять.

Можно ли совмещать антенны с разной поляризацией?

Совмещение антенн с разной поляризацией (например, линейной и круговой) технически возможно, но приводит к значительным потерям мощности сигнала. Это ощутимо сокращает дальность связи и ухудшает качество видео. Поэтому для передающей и приёмной антенны следует выбирать одинаковый тип поляризации.

Где можно купить антенны для FPV?

Купить антенны для FPV, в частности Helix, Patch или Yagi-Uda, можно у проверенных поставщиков, гарантирующих соответствие заявленным характеристикам и совместимость с вашим оборудованием. Компания BlueBird Tech предлагает антенны для различных задач — от маневренных полётов на небольшой дистанции до разведывательных миссий на большом расстоянии.

Заключение

Качественные и правильно подобранные антенны для FPV — это инвестиция в стабильность связи, безопасность полёта и эффективное выполнение поставленных задач. Чтобы получить максимальную производительность от FPV-системы, важно учитывать условия эксплуатации, совместимость оборудования и особенности конкретной миссии.

На сайте украинского инновационного производителя BlueBird Tech представлены антенны для различных сценариев использования, помогающие обеспечить надёжную связь и полностью реализовать возможности современных FPV-дронов.
