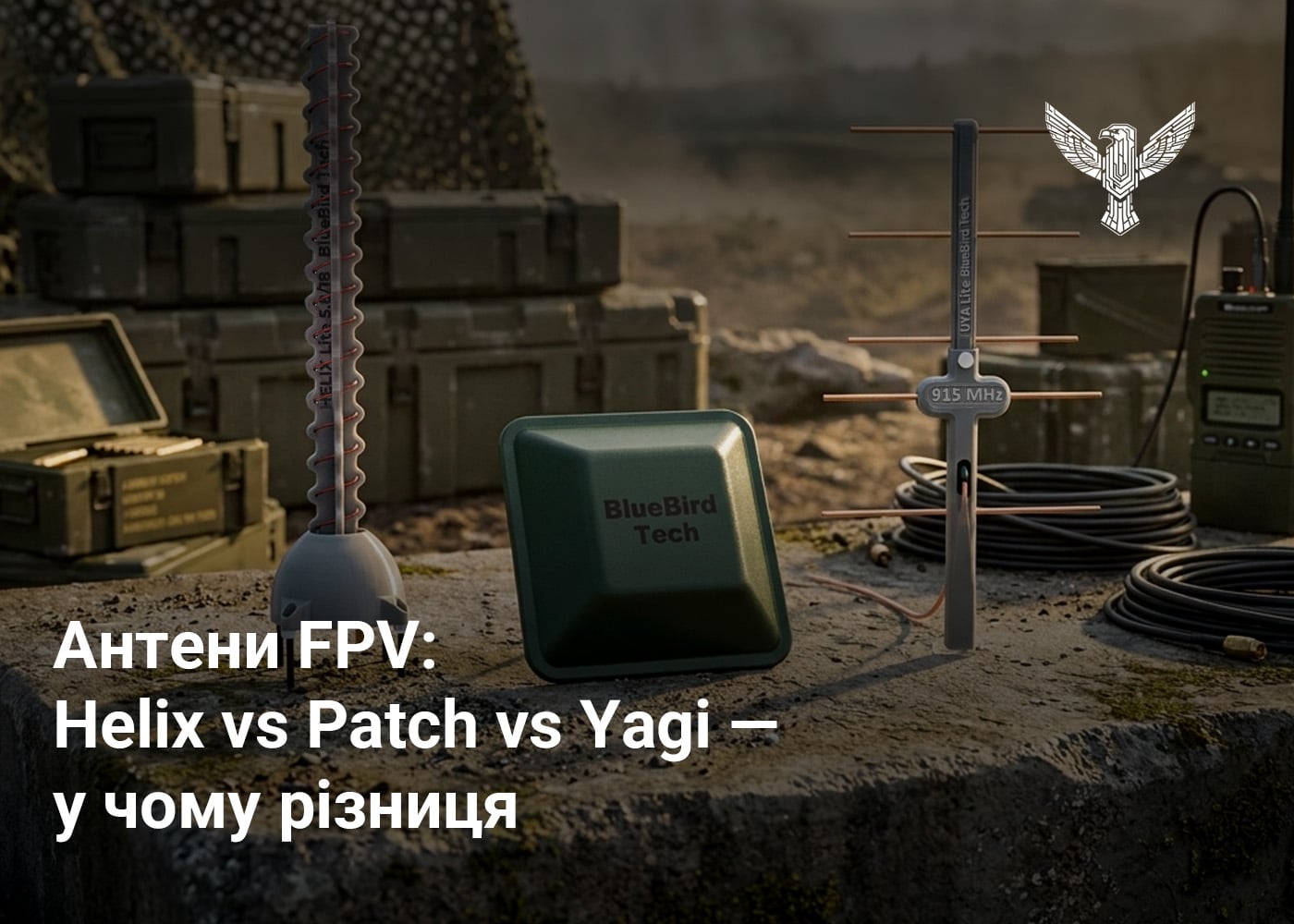

Антени FPV: Helix vs Patch vs Yagi — у чому різниця

Корисні статті

Антена є одним із ключових елементів FPV-системи, адже саме вона впливає на стабільність зв’язку та дальність польоту. Серед популярних антен для FPV-дронів є Helix, Patch і Yagi, кожна з яких має власні властивості, переваги та особливості застосування.

Матеріал підготувала компанія BlueBird Tech для операторів дронів, які прагнуть підібрати оптимальне антенне обладнання для своїх завдань. У цій статті пояснено основні відмінності антен Helix, Patch і Yagi, як працює кожен тип, у яких сценаріях вони демонструють найкращі результати та як вибрати оптимальний варіант залежно від поставлених завдань.

Навіщо потрібні антени для FPV-дронів

FPV-дрон працює за принципом обміну відеосигналу між бортовою камерою і приймачем оператора в реальному часі, і саме антена відповідає за прийом і передачу цього сигналу між дроном та пультом керування. Без належної антени навіть потужний передавач не забезпечить стабільного зв’язку.

Окрім якості відеозображення, антена впливає на:

• дальність польоту;
• стійкість до перешкод;
• швидкість реакції керування.

Особливо важливу роль антени відіграють у розвідувальних завданнях, коли дрон працює на межі дальності зв’язку, а погіршення сигналу може призвести до втрати апарата чи зриву завдання.

Види антен для дронів

Антени для FPV-систем відрізняються за принципом випромінювання сигналу та поділяються на дві основні категорії:

• всенаправлені антени — випромінюють сигнал рівномірно у всіх напрямках, не потребують точного наведення;
• спрямовані антени— концентрують сигнал у вузькому секторі, забезпечуючи більший коефіцієнт підсилення та дальність, але потребують точного наведення на ціль.

Окрім типу спрямованості, антени також відрізняються за поляризацією сигналу:

• лінійна поляризація — сигнал поширюється в одній площині, чутливий до положення антени відносно приймача;
• кругова поляризація — сигнал обертається по спіралі, менш чутливий до кута нахилу дрона під час маневрів.

Правильний вибір типу спрямованості та поляризації залежить від умов експлуатації, необхідної дальності зв’язку та вимог до якості сигналу.

Принцип роботи антен Helix

Антени типу Helix — це спрямовані  антени зі спіральним випромінювачем, які працюють з круговою поляризацією. Завдяки своїй формі вона фокусує випромінювання у вузькому секторі, що дозволяє досягати високого коефіцієнта підсилення та забезпечувати надійний прийом відеосигналу навіть на значній відстані.

Чим більше витків має антена, тим вищою є її ефективність, однак водночас зменшується кут покриття. Саме тому Helix найкраще підходить для далеких польотів, коли оператор може точно спрямовувати антену в бік дрона.

Особливості антен Patch

Patch-антена — це плоска пластина, яка формує спрямовану діаграму випромінювання в одному напрямку. Головна особливість — високий коефіцієнт підсилення в цьому напрямку та низька чутливість до сигналів з інших боків, завдяки чому патч ефективно відсікає перешкоди та відбитий сигнал.

Patch-антени випускають переважно з круговою поляризацією, а компактна пласка форма робить їх зручними для наземних станцій чи окулярів. Саме тому патч-антени купити варто тим, хто потребує стабільного прийому на середній і великій дистанції.

Можливості антени Yagi

Yagi-Uda — це спрямована антена, конструкція якої складається з активного елемента, рефлектора та кількох директорів. Вона формує дуже вузький промінь сигналу, завдяки чому забезпечує високу дальність зв’язку та ефективно пригнічує перешкоди з інших напрямків.

Також класичні антени Yagi мають лінійну поляризацію. Це означає, що під час активного маневрування дрона зв’язок може короткочасно погіршуватися, тому Yagi найчастіше застосовують для стабільного каналу керування або на ретрансляторах.

Порівняння антен Helix, Patch та Yagi-Uda

Helix, Patch і Yagi-Uda належать до напрямлених антен, проте мають різні характеристики та конструкції.

Як обрати антену залежно від типу дрона та завдання

Вибираючи антену, варто враховувати дальність польоту, умови експлуатації та характер місії. Для роботи на великих дистанціях доцільно використовувати Helix або Yagi-Uda, наприклад, для розвіддронів. А для універсальних FPV-польотів, де важлива більша свобода маневрування, вдалою буде Patch-антена.

Не менш важливою є сумісність антен за поляризацією. Використання передавальної та приймальної антен з однаковою поляризацією забезпечує стабільніший сигнал і кращу якість відеозв’язку.

Перш ніж купити антени для FPV, визначте, у яких умовах працюватиме дрон. Правильно підібрана антена допоможе забезпечити надійний зв’язок і повністю реалізувати можливості FPV-системи.

FAQ

Чи впливає робоча частота антени на якість зв’язку?

Так, антена повинна бути розрахована на ту саму частоту, що й відеопередавач або приймач. Використання антени для іншого діапазону призводить до втрати ефективності, зменшення дальності зв’язку та погіршення якості відеосигналу. Перед встановленням завжди перевіряйте сумісність обладнання.

Чи можна на одному дроні встановити кілька типів антен?

Так, але лише якщо це передбачено конструкцією дрона та використовуваним обладнанням. У багатьох FPV-системах використовують комбінацію антен — одну для передачі, іншу для прийому або окремо для відео і телеметрії.

Проте важливо узгодити частотний діапазон і тип роз’єму, щоб уникнути втрат сигналу.

Як зрозуміти, що антену потрібно замінити?

Основними ознаками є погіршення дальності зв’язку, нестабільне відео, механічні пошкодження корпусу або кабелю, а також деформація випромінювального елемента. Навіть незначні пошкодження можуть впливати на характеристики антени, тому її стан варто регулярно перевіряти.

Чи можна поєднувати антени з різною поляризацією?

Поєднання антен з різною поляризацією (наприклад, лінійної та кругової) технічно можливе, але призводить до значних втрат потужності сигналу. Це помітно скорочує дальність зв’язку та погіршує якість відео. Тому для передавальної й приймальної антени варто обирати однаковий тип поляризації.

Де можна купити антени для FPV?

Купити антени для FPV, зокрема Helix, Patch чи Yagi-Uda, можна у перевірених постачальників, які гарантують відповідність заявленим характеристикам і сумісність із вашим обладнанням. Компанія BlueBird Tech пропонує антени для різних завдань — від маневрених польотів на невеликій дистанції до розвідувальних місій на великій відстані.

Висновок

Якісні та правильно підібрані антени для FPV — це інвестиція у стабільність зв’язку, безпеку польоту та ефективне виконання поставлених завдань. Щоб отримати максимальну продуктивність від FPV-системи, важливо враховувати умови експлуатації, сумісність обладнання та особливості конкретної місії.

На сайті українського інноваційного виробника BlueBird Tech представлені антени для різних сценаріїв використання, що допомагають забезпечити надійний зв’язок і повністю реалізувати можливості сучасних FPV-дронів.
