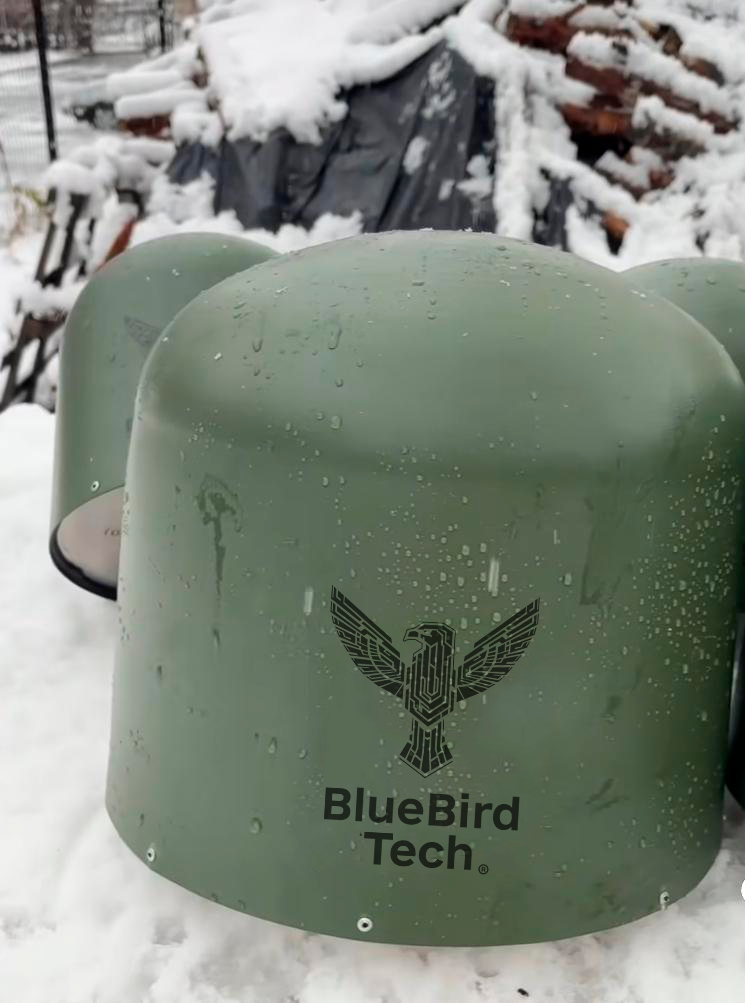

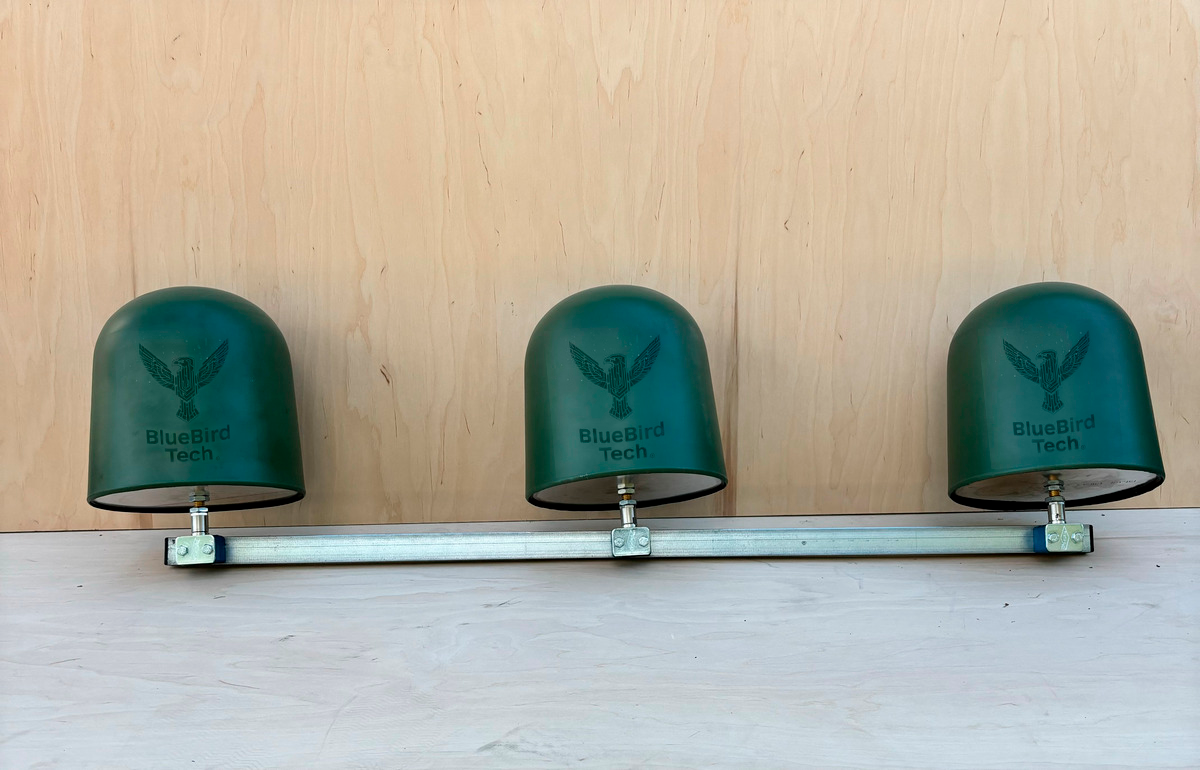

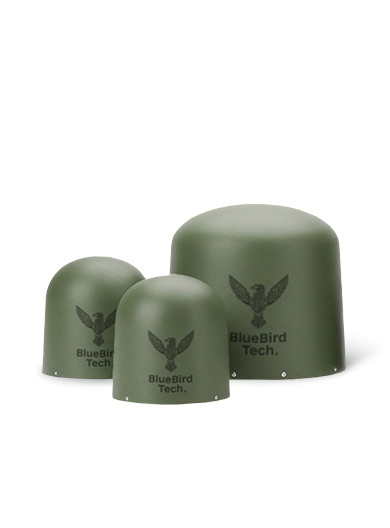

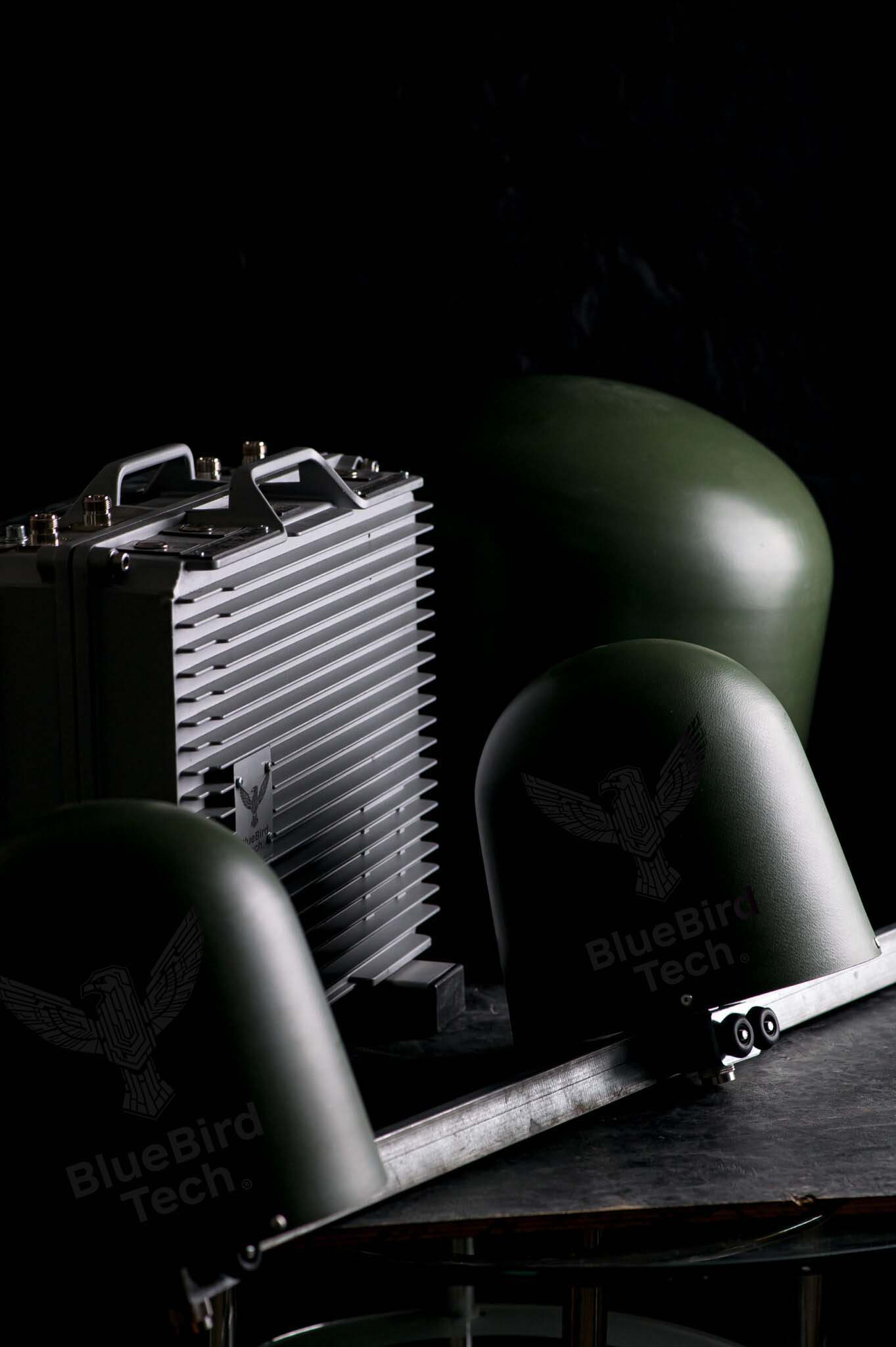

Антени купольного типу – квадрифіляр «3 в 1»

Це елемент системи радіоелектронної боротьби, який забезпечує випромінювання або прийом сигналу в потрібному діапазоні.

Квадрифілярні, секторні, спрямовані або всенаправлені — залежно від задачі.

Антену для РЕБ-систем обирають за частотою роботи, типом системи, потрібною дальністю придушення та форматом використання. Важливо врахувати, з якими безпілотниками працює комплекс, яку зону покриття потрібно сформувати та чи буде система стаціонарною або мобільною.

Всенаправлена антена, наприклад всенаправлена антена 900–1050 МГц для протидії FPV-дронам,  забезпечує покриття на 360° та формують рівномірне поле придушення навколо позиції. Вони ефективні для моніторингу повітряного простору та створення захисного «купола» над позицією, технікою або об’єктом інфраструктури.

Спрямована антена, наприклад секторна антена 5.8 ГГц проти дронів DJI Mavic, працюють за принципом прожектора — концентрують енергію в одному напрямку. Це дозволяє придушувати конкретний дрон або радіоканал на більшій дальності та посилювати вплив у визначеному секторі.

Квадрифілярна антена, така як квадрифілярна антена VL23 для протидії дронам DJI Mavic, використовуються у купольних системах РЕБ та забезпечують кругову поляризацію. Такий тип є критично важливим для стабільної роботи в складних умовах радіопротидії та ефективної протидії дронам, особливо коли важлива стійкість до відбиттів сигналу.

Залежно від конфігурації комплексу також можуть застосовуватись секторні панельні рішення або багатодіапазонні антени для одночасного перекриття кількох частот і підвищення ефективності роботи системи РЕБ.

Дальність роботи антени залежить від її підсилення, спрямованості, потужності передавача та умов місцевості. У середньому орієнтуються на такі показники: антени з невеликим підсиленням 1–3 dBi формують рівномірне поле придушення в радіусі приблизно до 200–500 м навколо позиції та підходять для локального захисту. Моделі із середнім підсиленням 3–6 dBi забезпечують стабільну зону придушення на відстані близько 500 м – 1,5 км. Антени з високим підсиленням 9–14 dBi концентрують сигнал у певному напрямку й можуть ефективно працювати на дистанції 1,5–3 км і більше в секторі, залежно від потужності системи РЕБ і рельєфу місцевості.

Антени для РЕБ можуть застосовуватись у стаціонарних, мобільних і модульних комплексах. У стаціонарних системах вони формують стабільну зону придушення для захисту позицій або об’єктів. У мобільних рішеннях використовуються компактні та спрямовані моделі, зручні для встановлення на транспорт або швидкого розгортання. У модульних комплексах можуть поєднуватися кілька антен різних діапазонів для одночасного перекриття кількох частот і підвищення ефективності роботи системи.

Від ~350 МГц до 6 ГГц залежно від моделі.

Замовити антени для РЕБ-систем можна через офіційні канали BlueBird Tech або звернувшись до відділу продажів.
