Кожен дрон – це складна система, що складається з електроніки, двигунів, акумулятора, камери та багатьох інших компонентів. Але всі ці елементи не можуть працювати без єдиної основи. Такою основою є саме рама для дрона – конструкція, яка поєднує всі вузли в один надійний механізм.
Цей матеріал підготовлено командою BlueBird Tech для операторів БПЛА, інженерів, військових спеціалістів та всіх, хто цікавиться безпілотними технологіями. Стаття допоможе розібратися, що таке рама для дрона, яку роль вона відіграє у конструкції, які бувають типи рам та на що варто звертати увагу під час вибору.
Що таке рама для дрона і її призначення

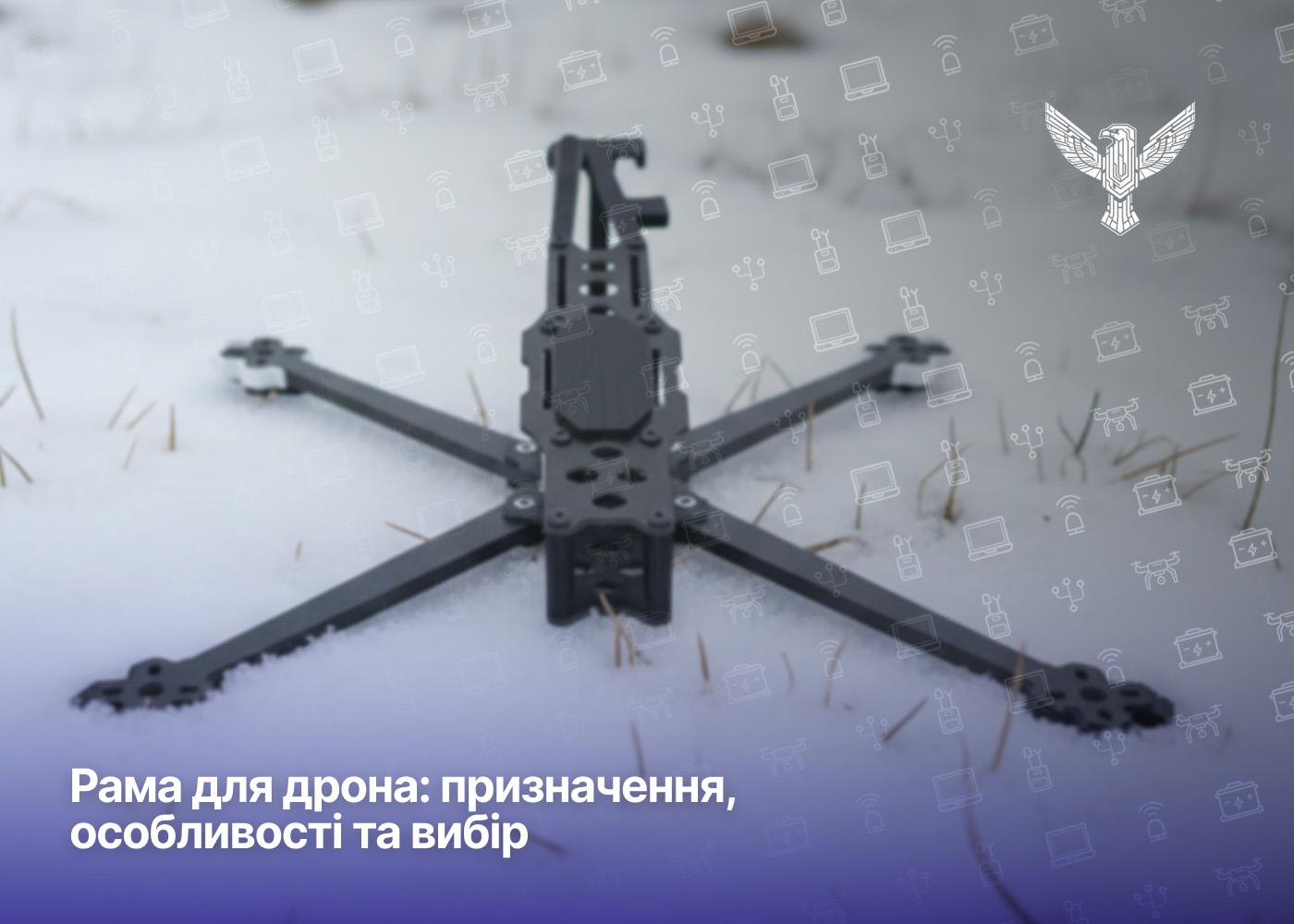

Рама для дрона – це несуча конструкція, на якій закріплюються всі ключові елементи безпілотника. Вона виконує роль «каркаса» апарата та визначає його форму, габарити, баланс і загальну міцність.
Саме на рамі розміщуються: польотний контролер, двигуни, регулятори обертів, акумулятор, камера, антени, передавачі, додаткові модулі. Без надійної рами неможливо створити стабільний і передбачуваний у польоті дрон.
Крім конструктивної функції, рама забезпечує захист електроніки від ударів і вібрацій. Особливо це важливо для FPV-дронів та апаратів, що працюють у жорстких умовах експлуатації, де падіння або механічні пошкодження є звичайним явищем.
Основні функції рами у конструкції дрона
Хоча рама здається простим елементом, у роботі БПЛА вона виконує цілий комплекс важливих завдань. Практичні функції рами включають: надійне кріплення всіх компонентів, захист електроніки від пошкоджень, розподіл навантаження під час польоту, поглинання вібрацій від двигунів, збереження правильної геометрії апарата, стійкість до ударів і перевантажень.
Від конструкції рами залежить також зручність обслуговування дрона. Якісна рама дозволяє швидко міняти акумулятори, ремонтувати пошкоджені елементи, встановлювати додаткове обладнання та модернізувати апарат під нові завдання.
Для військових і навчальних FPV-дронів рама часто є «витратним матеріалом». Тому важливо, щоб вона була не лише міцною, а й ремонтопридатною та доступною за вартістю.
Типи рам для дронів та їх відмінності
Сучасний ринок пропонує безліч варіантів рам під різні завдання. Найпоширеніші типи: X-рами для універсального використання, H-рами для важких навантажень, Stretch-X для стабільних швидкісних польотів, компактні рами для мікродронів, Cinewhoop-рами із захисними кільцями, посилені рами для професійних FPV.
X-тип вважається найбільш універсальним і підходить для більшості завдань. Саме X-рами найчастіше використовуються у сучасних FPV-дронах завдяки збалансованій геометрії та зручності складання. Stretch-X забезпечує кращу стабільність на великих швидкостях. H-рами частіше використовуються, коли потрібно розмістити великий акумулятор або додаткове обладнання.
Окрема категорія – рами для літакових БПЛА та крил. Вони мають зовсім іншу архітектуру, але виконують ту ж саму задачу: об’єднують усі елементи в єдину систему.
Вибір конкретного типу рами безпосередньо залежить від задач: розвідка, тренувальні польоти, швидкісні місії або ударне застосування.
Матеріали рам для дронів та їх особливості
Матеріал рами безпосередньо впливає на міцність, вагу та довговічність дрона. У виробництві використовуються: карбон (вуглецеве волокно), алюміній, композитні матеріали, склопластик, а для бюджетних моделей – пластик.
Найпопулярнішим матеріалом для професійних рам є карбон. Він поєднує малу вагу, високу жорсткість та стійкість до навантажень. Саме тому більшість сучасних FPV і розвідувальних дронів будуються на карбонових конструкціях. У практиці FPV-дронобудування найчастіше використовують карбон товщиною від 3 до 6 мм – залежно від розміру та призначення рами.
Алюмінієві елементи часто застосовуються в кріпленнях та вузлах, які піддаються підвищеним навантаженням. Пластикові рами можуть використовуватися у навчальних дронах, але для серйозних завдань вони зазвичай не підходять.
Важливими характеристиками є також товщина карбону, якість його плетіння, тип кріплень та точність виготовлення деталей.
Як вибір рами впливає на політ і надійність дрона
Вибір рами безпосередньо впливає на те, як дрон поводитиметься у повітрі. Від її ваги залежить тривалість польоту, від жорсткості – точність керування, від геометрії – стабільність на швидкості та під час маневрів.
Невдала рама може стати причиною постійних проблем: надмірних вібрацій, складного налаштування польотного контролера, швидкого зносу електроніки, частих поломок і дорогого ремонту.
Для FPV-дронів, що працюють у бойових умовах, міцна і продумана рама є критично важливою. Вона повинна витримувати падіння, швидко відновлюватися і дозволяти заміну окремих елементів без повного розбору апарата.
Не менш важливими є й інші елементи конструкції дрона, зокрема пропелери. Від їх правильного підбору напряму залежить ефективність польоту. Детальніше про це можна прочитати у матеріалі: «Пропелери для дронів: як обрати та оптимізувати політ ефективно», де розглянуто практичні аспекти налаштування БПЛА.
На що звернути увагу при виборі рами для дрона
Обираючи раму, важливо оцінювати не лише її зовнішній вигляд або ціну. Ключові критерії вибору включають: розмір і формат рами, сумісність із потрібними пропелерами, товщину карбону, вагу конструкції, зручність обслуговування, можливість швидкої заміни променів, сумісність із наявною електронікою та доступність запчастин.
Окремо слід враховувати, наскільки рама підходить для розміщення додаткового обладнання. Сучасні дрони часто комплектуються модулями передачі відео, ретрансляторами та засобами посилення сигналу. Тому конструкція рами повинна мати достатньо місця та зручні точки кріплення для таких елементів. У цьому контексті важливу роль відіграють антени для посилення сигналу та стабільного зв’язку від BlueBird Tech. Їх правильне розміщення на рамі дозволяє підвищити якість управління дроном, збільшити дальність польоту та забезпечити стійку передачу відео навіть у складних умовах.
Для ударних FPV-дронів особливо важлива ремонтопридатність. Бажано, щоб пошкоджений елемент можна було замінити за кілька хвилин у польових умовах, не порушуючи розташування основних компонентів, у тому числі антенних систем.
Також варто враховувати умови експлуатації. Для тренувань підійдуть прості та недорогі рішення, а для професійних задач потрібні перевірені та надійні конструкції з якісних матеріалів. Грамотно підібрана рама, сумісна з сучасними антенними та комунікаційними рішеннями, дозволяє не лише підвищити ефективність дрона, а й суттєво зменшити витрати на його обслуговування.
Висновки
Рама для дрона – це основа, від якої залежить стабільність, надійність і довговічність усього безпілотного комплексу. Вона визначає льотні характеристики, ремонтопридатність і навіть безпеку роботи обладнання.
Правильний вибір рами дозволяє зібрати дрон, що максимально відповідатиме конкретним завданням – від навчальних польотів до складних розвідувальних і ударних місій. Тому до її підбору слід ставитися так само уважно, як до вибору двигунів, польотного контролера та антенних рішень.
Вдале поєднання якісної рами, надійної електроніки та сучасних засобів зв’язку забезпечує стабільний політ і передбачувану роботу БПЛА в будь-яких умовах. Компанія BlueBird Tech приділяє особливу увагу якості компонентів для дронів, включно з конструктивними елементами та рішеннями, що забезпечують надійність і стабільність безпілотних систем у реальних умовах експлуатації.
